Устройство щековой дробилки, её схема и принцип работы.

admin Posted on 06.12.2014 15

Щековая дробилка предназначена для крупного и среднего дробления различных руд и пород во многих областях народного хозяйства. Она способна разрушать материалы практически всех видов. Основным параметром щековых дробилок считается величина приемного отверстия камеры дробления, образуемой по движной и неподвижной щеками. Компания Liming изготовляет щековые дробилки с типоразмерами:
250×400, 250×1000, 400×600, 500×750, 600×900, 750×1060, 900×1200, 1000×1200, 1200×1500 мм.
Классификация щековых дробилок исполняется по характеру движения подвижной щеки, которая считается главным рабочим органом дробилки. Это определяет важнейшие технико-эксплуатационные характеристики щековых дробилок. Различают щековые дробилки с простым и со сложным движением щеки.

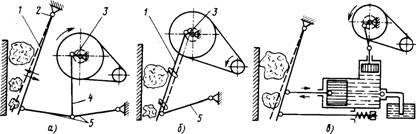

Рис. 1 Кинематические схемы щековых дробилок
В дробилках с простым движением щеки (ЩДП) 1 (рис. 1, а) последняя подвешена на оси 2. Щека совершает качательные движения по дуге окружности, которые ей сообщает вращающийся эксцентриковый вал 3, через шатун 4 и распорные плиты 5.
Материал дробится при сближении щек, а при удалении их друг от друга куски материала опускаются вниз и, если их размеры меньше ширины выходной щели, выпадают из камеры. Затем цикл повторяется. В ЩДП материал измельчается раздавливанием и, частично, изломом и раскалыванием, поскольку на обеих щеках установлены дробящие плиты с рифлениями в продольном направлении.
В дробилках со сложным движением щеки (ЩДС) рычажный механизм имеет более простую схему (рис.1, б). Эксцентриковый вал 3 непосредственно соединен с шатуном, являющимся подвижной щекой 1 дробилки. Нижним концом щека шарнирно опирается на распорную плиту 5. Щека совершает сложное движение, по траектории напоминающей эллипс. Вследствие этого в ЩДС материал измельчается как раздавливанием, так и истиранием, что облегчает процесс дробления вязких материалов.
Кинематическая схема ЩДП позволяет создавать относительно большие нагрузки на измельчаемый материал, чем в ЩДС, при одинаковых вращательных моментах на приводных валах. Это особенно важно при дроблении больших кусков прочных материалов. Существенным недостатком ЩДП (рис. 1, а) является малый ход сжатия в верхней части камеры дробления. Для ЩДС характерен значительный износ дробящих плит. Однако конструкция ЩДС, в целом, более проста и менее металлоемка.
В зависимости от конструкции механизма, приводящего в движение щеку, различают дробилки с рычажным и кулачковым механизмами, а также с гидравлическим передаточным механизмом (рис. 1, в).
