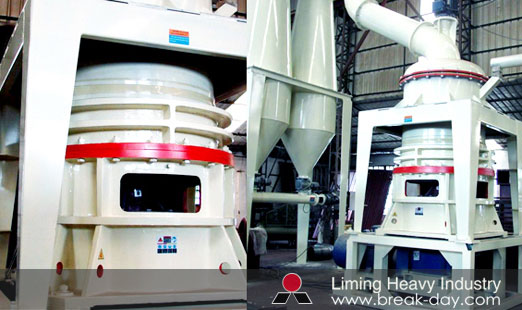

Мельница ультратонкого помола серии HGM

admin Posted on 21.11.2012 15

Назначение
Ролико-кольцевые, среднескоростные мельницы серии HGM используются для сверхтонкого измельчения в регулируемом диапазоне (45 – 5 мкм) невоспламеняющихся и взрывобезопасных материалов, не выходя за границы паспортной производительности с характеристиками материалов: твердостью по Моосу до 6 (в определенных случаях до 8 ) и влажностью исходного материала не выше 3 %.
Мельницы серии HGM характеризуется высокой эффективностью, по сравнению с технологически схожим оборудованием при условиях измельчения аналогичного продукта по мощности установки и тонины помола. Продолжительность срока службы быстроизнашиваемых деталей в 2-3 раза дольше, чем у роторной дробилки и турбинной мельницы. Высокая надежность обеспечивается минимальным набором подшипников качения, болтовых соединений и уплотнений. Применение рукавного фильтра импульсного типа позволяет использовать установку в местах с повышенными экологическими требованиями к окружающей среде.

Преимущества

Высокая экономическая эффективность
Простота и надежность конструкции
Конечный продукт достигает крупности в 5 мкм при эффективности 97%
Экологичность и низкий уровень шума

Состав:

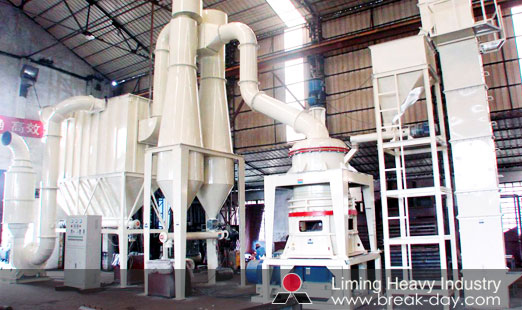

Комплект линии мельничной серии HGM состоит из: основного блока (мельницы, привода, классификатора, шумоизоляционного экрана), установки дымососа, молотковой дробилки, ковшового элеватора, вибрационного питателя, блока циклона-осадителя, рукавного фильтра импульсного типа, шнека разгрузочного, промежуточного бункера, газоходов и шкафа системы управления.

Принцип работы линии
Исходный материал поступает в молотковую дробилку, где после предварительного дробления поднимается ковшевым элеватором в промежуточный бункер, откуда вибрационным питателем либо винтовым шнеком подается в мельницу где происходит его измельчение. Легкие измельченные частицы материала, воздушным разрежением создаваемый дымососом высоко давления переносятся в воздушно-центробежный классификатор проходит сортировку, – достаточно мелкий порошок проходит в циклон-осадитель и высыпается через лопастной затвор как готовый продукт, а недостаточно мелкий материал осаждается обратно в помольную камеру мельницы на домол. Далее загрязненный воздух проходит очистку в рукавном фильтре и удаляется через трубу
Технические данные:

Наименование/модель	HGM 60	HGM 80	HGM 100
Количество роликов, шт	15	21	27
Диаметр кольца, мм	600	800	1000
Количество помольных дорожек, шт	2	3	4
Скорость вращения бандажа, об/мин	235		200
Размер исходного материала, мм	< 15
Размер готового продукта, мкм	5-47
Производительность, т/ч	0.350-2.5	0.6-4	0.9-6
Габариты, м	10×2×5.5	12.4×2.5×5.8	14.5×3.8×6.3
