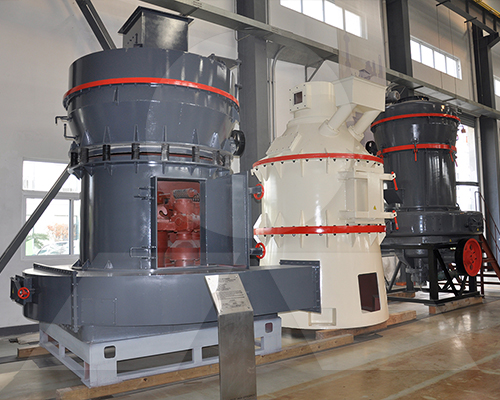

Трапецеидальная мельница по серии TGM

admin Posted on 10.02.2012 15

Состав оборудования:
TGM серия трапецеидальная мельница сверхвысокого давления, комплектное оборудование состоит из щековой дробилки, ковшового элеватора, бункера, вибрационного питателя, главной мельницы.
Главная мельничная система включает в себя мельница, сепаратор, подключение трубы, центробежный вентилятор, пылеуловитель, порошок коллектора.

Применение:
Эта мельница широко используется металлургический, строительные материалы, химическая промышленность, рудничный промышленность, гидроэлектрический, огнеупорные материалы, стальная и железная промышленность, для измельчения минеральных продуктов.
Принцип работы:

Главный электромотор через редуктор приводит в движение центральную ось, на верху оси соединяется сливы-образный кронштейн, на кронштейне установка валиков и образуется опора колебания. Установка валиков вращается не только вокруг центрального вала, но и врашается вокруг кольца, валик вращается от трения вокруг себя. Под подпоркой установляется система совка, когда совок и валик одновременно и синхронно вращаются, материалы выбросены между валиками и кольцом, сложается материальная облицовка, эта облицовка получает центробежную силу, которую возникают валики, и от этого материалы тёрты до цели выработки порошков.

img class=”aligncenter size-medium wp-image-567″ title=”3″ src=”/wp-content/uploads/2012/02/36-300×178.jpg” alt=”” width=”300″ height=”178″>

Технические характеристики:

Модель	TGM100	TGM130	TGM160
Количество валов	4	5	6
Диаметр ролика(мм)	Ф320×200	Ф410×240	Ф440×270
Диаметр внутреннего кольца(мм)	Ф980×200	Ф1280×240	Ф1600×270
Скорость главного станка(об/мин)	130	103	82
Мак. Размер приёмного материала(мм)	＜25	＜30	＜35
Размер конечного продукта(мм)	1.6～0.045 fineness can reach to 0.038	1.6～0.045 fineness can reach to 0.038	1.6～0.045 fineness can reach to 0.038
Производительность(т/ч)	3～8	6～15	9～22
Габарит(м³)	9910×5365×8310	7910×7000×9645	12550×5700×8355
Вес(т)	16	26.1	35

Внимание:
1.Основано на размоле известняка с 80%-ой передачей;
2. Точные технические данные находится в справочнике по эксплуатации рядом с машиной
