Кинематическая схема и принцип работы щековой дробилки

admin Posted on 09.06.2013 15

Щековая дробилка предназначена для крупного и среднего дробления разных пород с твёрдостью до 320 мпа на первой, а также на второй стадиях дробления. Дробилка этого типа широко применяется на рудниках, в выплавках, производстве стройматериалов, в строительстве шоссе, железных дорог, водных хозяйств и химической промышленности и т.д..

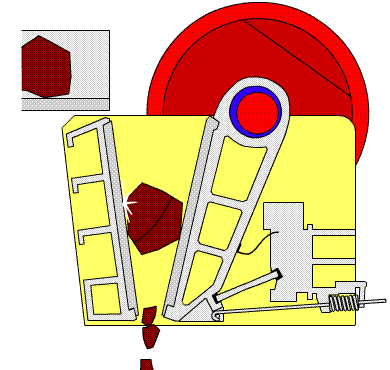

Кинематическая схема щековой дробилки:

Принцип работы щековой дробилки:
В дробилках с простыми движениями щек, каждое движение передаётся от кривошипов к подвижной щеке по кинематической цепи. Траектории могут быть выражены как прямыми линиями, так и дуговыми. В отличие от этого, в дробилках со сложными движениями щек последние вместе с кривошипами составляют единую кинематическую пару, а траектории выражены эллиптическими линиями или замкнутыми кривыми.
Процесс дробления происходит следующим образом: щеки сближаются — материал дробится, при их расхождении щек раздробленные куски породы или материала выпадают из камеры (однако только в том случае, если их размеры меньше, чем образованный щеками выход). Все установки этого типа оснащены дробящими плитами, имеющими рифление в продольном направлении, что обусловлено принципом дробления, заложенным в этих конструкциях. Процесс происходит путём раздавливания и, частично, излома и раскалывания.
Щековые дробилки со сложными движениями щёк работают по другой схеме, обеспеченной рычажным механизмом, которым оснащено устройство. Поэтому измельчение материала происходит посредством не только раздавливания, но и истирания, что существенно помогает при дроблении материалов с вязкой консистенцией. При этом несколько увеличивается износ броневых накладок, но повышается производительность.
Для получения более информации о щековой дробилке или уточнения её цены, напишите нам по почте [email protected] или сделайте нам запрос.
