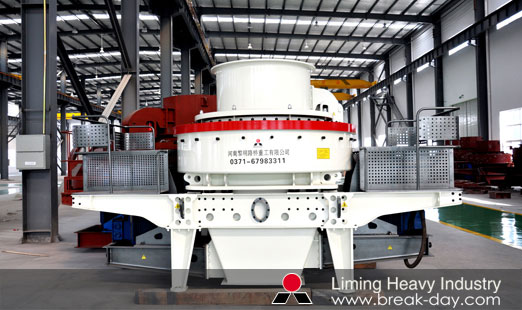

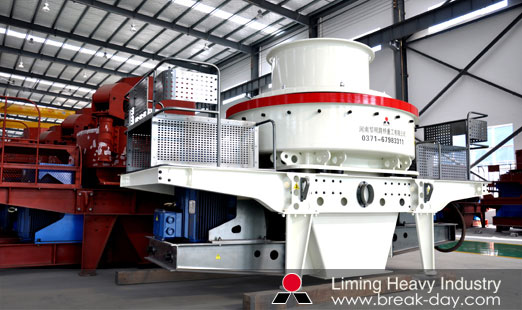

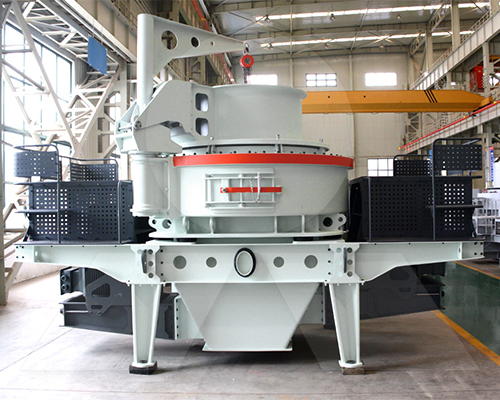

Центробежная ударная дробилка по серии VSI5X

admin Posted on 31.01.2012 15

Назначение продукции:

Центробежная ударная дробилка по серии VSI5X является новым поколением продуктов, который применяет технику из Германии и обладает много патентов. Она имеет три типы дробления и станет основном оборудованием в области производства песка.

Особенность:
1.После оптимизации ротора в камере, производительность поднимает в 30%.
2.Если часть подкладки были в изношены, можно переворачиваться пользоваться другой стороной. Коэффициент использования материалов поднимается. Можно повышает время использования оборудовании в 48%.
3.Комбинированный ротор, на ремент только изменяется часть роторов изношиваемыйх. Себестоимость уменьшается в 30%. Дополнительные роторы положатся для защиты корпуса чтоб не будет изношены.
4.Супер износостойкие материалы из Америки, которые термостойкие и износосойкие.
5.Применяет плитки типа ромба во избежание износа корпуса в работе.
6.Подшиник, выбирающий для использования, из Японии, Швеции и Америки.
7.Оптимальный выход запуска и гладкая кривая камера более подойдят на уменьшение в силу препятствия.
8.Можно удобно переменить два образа питания.
9.Дно вала с особенной структурой, в случае без сальника, обеспечит что масла не будет протекать.
10.Применяет гидро-аппарат для открытия крышки из Японии, чтобы удобно заменялись запчасти, экономили время в работе.
11.Выберёт качественный безопасный двигатель, имеет такие преимущества, как высокая эффективность и тихий голос, это отвечает стандарту IEC, уровень изолиции F, уровень защиты IP54/55.

Принцип работы:
Материал входит в центр входа, (на схеме–1 «камень о металл »), материала попадет в импеллер высоким вращением, ускорит в нем, ускорение свободгошо падения может достигать несколько сотен раз, затем отбросают от внутренной дорожки импеллера с высокой скоростью, сначала ударно раздробляют вместе с частью материала свободного падания, затем вместе ударит по подкладке вихретока, и ограничивает от подкладки, наклонно ударит верхную часть камеры вихретока, затем материал меняет гаправление, склонно двигает вниз, материал, выброщенный от импеллера складывается в кучу материала.
Материал входит в центр и боковой входа (на схеме–2 «камень о комень»), делится на две часть материала попадет в импеллер высоким вращением, ускорит в нем, ускорение свободного падения может достигать несколько сотен раз, затем отбросают от внутренной дорожки импеллера с высокой скоростью, сначала ударно раздробляют вместе с частью материала свободного падания, затем вместе ударит по подкладке вихретока, и ограничивает от подкладки, наклонно ударит верхную часть камеры вихретока, затем материал меняет направление, склонно двигает вниз, материал, выброшенный от импеллера складывается в кучу материала.

Технические характеристики:
1. Главные технические характеристики:

Модель			VSI5X7615	VSI5X8522	VSI5X9532	VSI5X1145
Производительность(т/час)		Сырьё подходит в центра и стороны	150~280	240~380	350~540	500~640
		Сырьё подходит в центр входа	70~140	120~200	180~280	250~360
Макс. размер подваемых частиц(ММ)		Мягкие материалы	<35	<40	<45	<50
		Твёрдые материалы	<30	<35	<40	<45
Темп роторов(Об/мин.)			1700~1900	1500~1700	1300~1510	1100~1310
Мощьность на двухдвигатели( Квт)			110~150	180~220	260~320	400~440
Габаритные размер(ДШВ) , мм			4100×2330×2300	4140×2500×2700	4560×2600×2900	5000×2790×3320
масса(Т)			8.6	11.8	17.5	27.5
Питание			380v，50Hz
маслостанция по консистентной	Мощьность двухмасляных насосов(Квт)		2 x 0.31 KW
	Безопастность		Обеспечение масла поставленного двухнасосным : в случае бы масло не хватает либо масло не текут, оборудование будет сам осановится ! На зиму, можно включить двигатель для нагревы !
	Мощность по обогревателью маслостанции(Квт)		2 KW
	Габарит (ДШВ) , мм		820 x 520 x 1270

Внимание:производительность в зависимость от крупности, влажность и характеристики материалов, вышеуказанные производительностиопределенны по известняками, имеющие средние твердости.
2. Технические характеристики системы смазки:

Вместимость танка (Л.)	240
Номинальное давление (МПа)	0.63
Пропускная способность(Л/мин)	8
Мощность(Ква)	0.31
Потребление охлаждающей воды (м3/ч)	≥1.2
электрическое нагревание(в)	220
Медиум	осевое масло 32—46#
